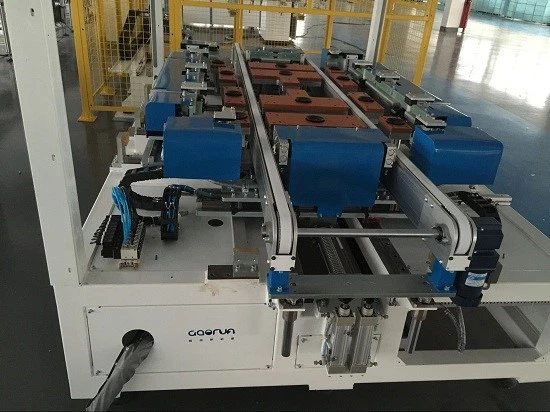

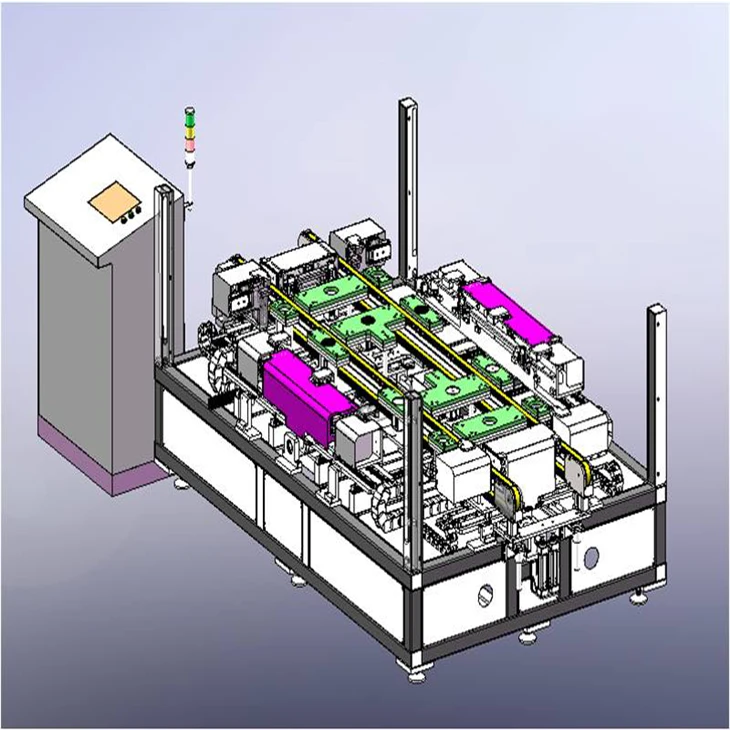

Funktion und Einführung
Manuelles Online-Laden des Profils in das Gerät.
Wenn die Module richtig positioniert sind und der Rahmen bereit ist, formt sich der Luftzylinder neu und klemmt. Der Servomotor montiert gleichzeitig den Rahmen.
1.Lange/kurze Kante nach vorne.
2. Fördermodus: Synchronbandförderung.
3. Förderhöhe: 960 ± 50 mm.
4. Länge und Breite sind je nach Modulabmessung einstellbar. Mithilfe einer Schnellverriegelungsvorrichtung können Sie sich schnell anpassen, um verschiedenen Modulen gerecht zu werden.
7.Steuermodus: Motorsteuerung + Servoantrieb.
8.Betriebsmodus: Automatisch/Manuell.
9.HMI: Chinesisch + Touchscreen.
Hauptparameter
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Kurze Kante 800 mm, Gewicht weniger als 30 kg.
Zykluszeit: <35s
Maximale Kapazität: Größer oder gleich 2400/Tag
Betreiber online: 2
Nennleistung: 3,0kw
Verbindungsformat:Φ12
Abmessungen (LxBxH): 2779 mm x 2249 mm x 950 mm
Vorteil
1. Die Ausrüstung wählt einen Servomotor, der den Vorteil hat, dass er beim Bewegen präzise und stabil ist.
2. Die Ausrüstung besteht aus einer Balance-Mechanismus-Struktur und 12 Paar Saugnäpfen für das Gleichgewicht.
3. Saugnäpfe bestehen aus importierten Kieselgelmaterialien und hinterlassen keine Spuren auf der Oberfläche.
4,12 Paar Saugnäpfe sind in einem Stück integriert, die Einstellung übernimmt die Handwippenstruktur, schnell, einfach, bequem und zuverlässig.
5. Die Ausrüstung besteht aus einem Richtmechanismus.
6. Die Einstellung der langen und kurzen Kante übernimmt eine schnelle Verriegelungsstruktur, schnell, einfach, bequem und zuverlässig.
7. Die Rahmenkraft für die kurze Kante beträgt bis zu 2,2 Tonnen.
8. Genauigkeit: ±1 mm für lange und kurze Kanten, diagonal kleiner oder gleich 1,5 mm.
9. Gleichmäßiger Überlauf: qualifizierte Rate > 98 %.
|
