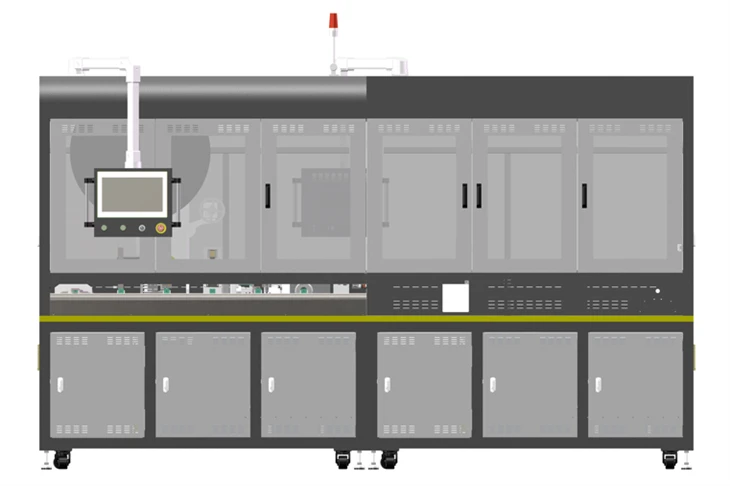

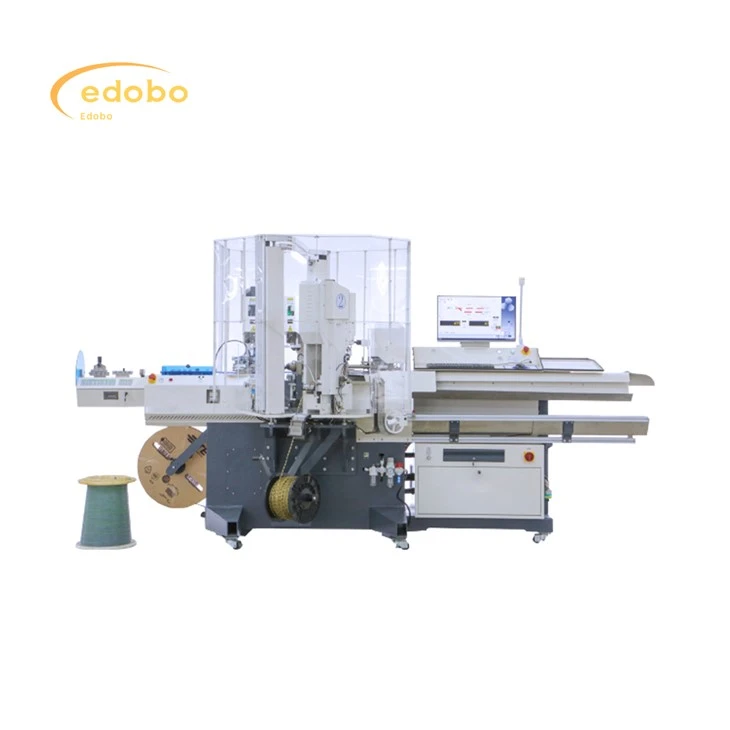

Solarpanel MC4 -Verbindungslinie Produktionslinie

Zusammenstellung positiver und negativer Anschlüsse

Negativer Pol (weiblicher Stecker):

1. WEITERHOUSSE (weiblicher Anschluss):Beginnen Sie mit dem weiblichen Anschlussgehäuse.

2. O-Ring-Einsatz in Gehäuse (weiblicher Anschluss):Fügen Sie den O-Ring in das weibliche Gehäuse ein.

3. Assembly of Tarmet & Collet (weiblicher Anschluss):Montieren Sie die TRIMMET und COLLET für den weiblichen Stecker.

4. Erleichterung der Grommeten -Versammlung in den Gehäuse (weiblicher Stecker):Setzen Sie die versammelte Tatsache und den Zusammenhütten in das weibliche Gehäuse ein.

5. Cap -Versammlung (weiblicher Anschluss):Befestigen Sie die Kappe am weiblichen Steckergehäuse.

Positiver Pol (männlicher Stecker):

1. WEITERHAUS (MALE BONDERSE):Beginnen Sie mit dem männlichen Anschlussgehäuse.

2. Assembly of Tarmet & Collet (männlicher Stecker):Machen Sie die TROMET und COLLET für den männlichen Stecker zusammen.

3. Erleichterung der Grommetenbaugruppe in den Gehäuse (männlicher Stecker):Setzen Sie die zusammengebaute Tülle und den Zusammenhalt in das männliche Gehäuse ein.

4. CAP -Baugruppe (männlicher Stecker):Befestigen Sie die Kappe am männlichen Steckergehäuse.

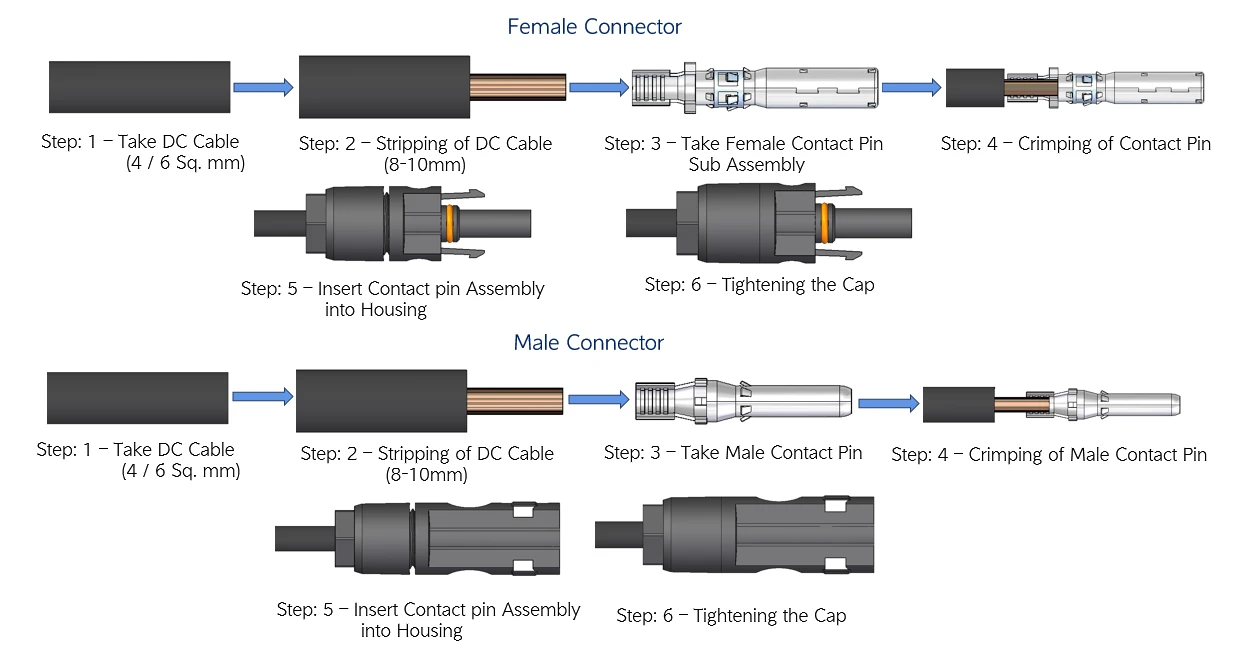

Die Terminalcrimp -Schritte enthalten hauptsächlich die folgenden Schritte:

2. DC -Kabel wenden:Bereiten Sie ein DC -Kabel vor.

2. Vorbereiten des Kabels:Streifen Sie eine Isolationslänge aus dem DC -Kabel (Kabel).

3. Wählen Sie den Kontaktstift aus:Nehmen Sie die weibliche oder männliche Kontaktstiftversammlung

4.Crimp the Contact Pin:Legen Sie den gestreiften Draht in den Kontaktstift und verwenden Sie den Kontaktstift sicher am Draht.

5. Inssert in Gehäuse:Setzen Sie die zusammengesetzte Kontaktstiftbaugruppe in das Steckergehäuse ein.

6. Zählen Sie die Kappe:Befestigen Sie die Kappe auf das Gehäuse, um den Stecker zu vervollständigen.

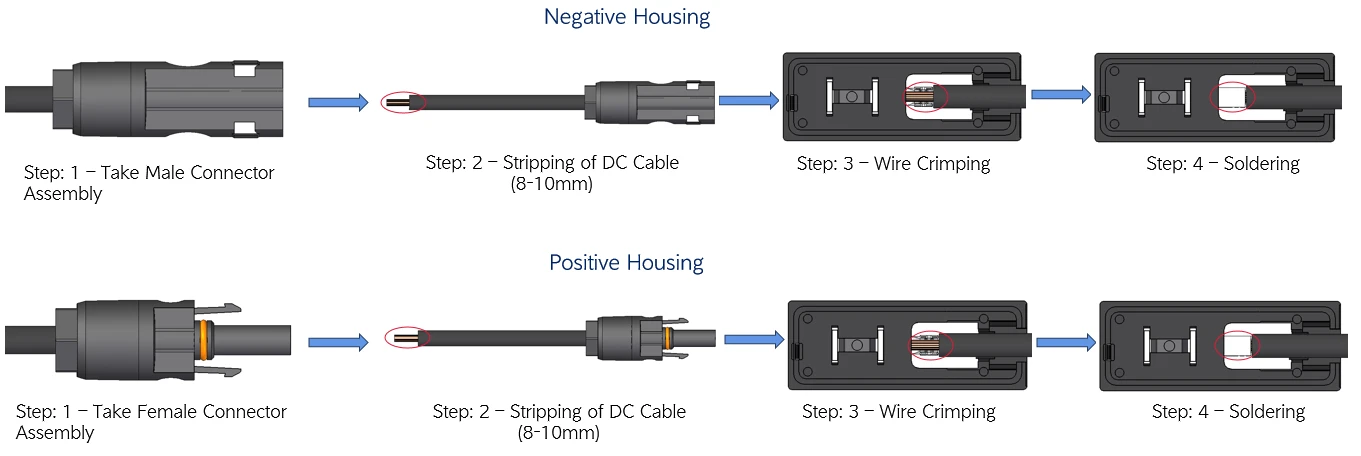

Der Draht wird direkt in den Anschlussbox geschnitten:

Nehmen Sie die Anschlussbaugruppe:Nehmen Sie die männliche oder weibliche Anschlussversammlung.

Das Kabel streifen:Streifen 8-10 mm Isolierung aus dem DC -Kabel.

Drahtkrimpern:Crimp den gestreiften Draht direkt in den Anschlusskasten. Die Anschlussbox verfügt über interne Terminals (häufig Metalllaschen oder Anschlüsse), die den Draht empfangen und sicher halten können.

Löten (fest):Löten Sie die Verbindung. Löten erhöht zusätzliche Kraft und hilft, Korrosion in der Verbindung zu verhindern.

1. Diese Produktionslinie wird hauptsächlich für die folgenden Prozesse verwendet: Kabelbelastung, Kabelanordnung, Kabelverfügung und -gestreckung, Kabelschneidung, Kabelkrimpa, Sichtprüfung, Steckerinsertion, Steckerschrauben usw.

2. Die erforderlichen Stromquellen sind Strom und Druckluft. Jede Workstation und Fördereinheit arbeitet in der Nähe zusammen, um eins zu werden.

3. Das Hauptmaterial, das bei der Herstellung der gesamten Maschine verwendet wird, ist ein geschweißtes Rahmen, und alle Teile, die für Korrosion anfällig sind, erhalten Oberflächenbehandlungen wie Malerei und Elektrieren, um keine Korrosion und ein gutes Erscheinungsbild während der Garantiezeit oder sogar länger zu gewährleisten.

4. Das Gerätedesign berücksichtigt die Sicherheit von Ergonomie und Fabrik. Das Gerät kann die Produktionsleistung automatisch zählen.

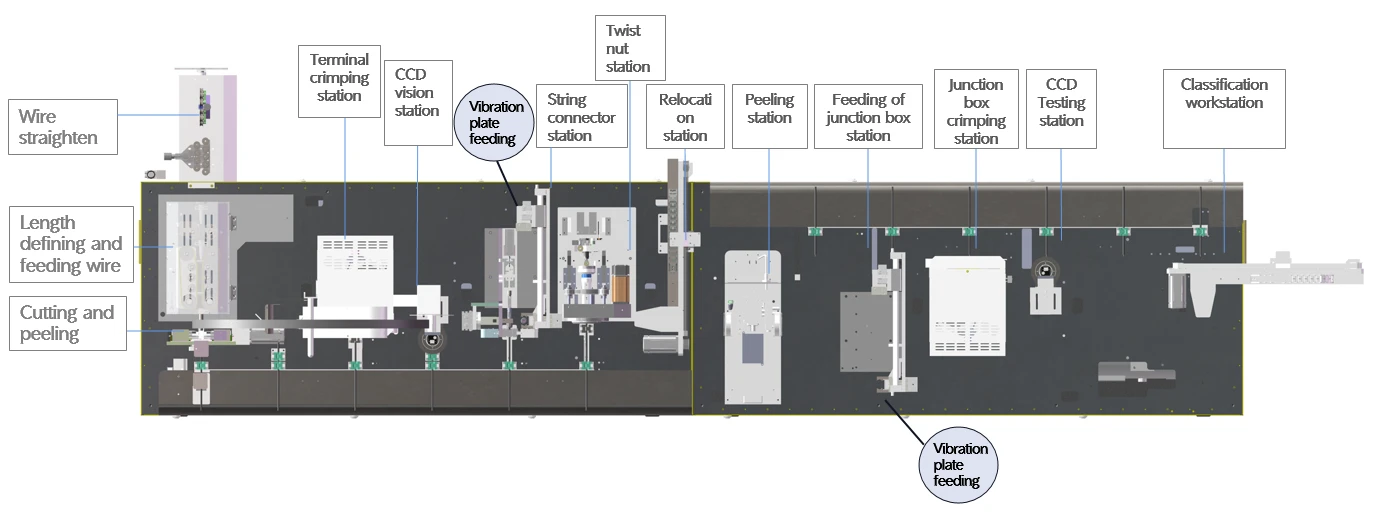

1. Die Produktionslinie ist für die automatische Verarbeitung von Photovoltaikkabeln geeignet. Die Produktionslinie fließt von links nach rechts und kann Drahtstreifen, Klemme Crimp, CCD -Erkennung, Steckergewinde, Nussverdrehung, Crimping Junction -Box, CCD -Erkennung erreichen

2. Drahtdurchmesser anwendbar: 4mm²

3. Zeilenlänge: 15 0 mm -600 mm, Toleranz ± 0,002 * l +1 mm;

4. Peel Längenbereich: 1-9 mm;

5. Produktionsrhythmus: größer oder gleich 4 Sekunden;

6. Hostgröße: 1200 × 4000 × 2400 mm

7. Betriebssystem für menschliche Maschine: Die berührbare Bildschirmschnittstelle ist einfach und klar und ermöglicht eine schnelle Steuerung des Betriebs der Maschine. Alle Parameter können einfach festgelegt und gespeichert werden, und die Betriebsanweisungen werden durch Bilder intuitiv und einfach angezeigt. Es wird mit einer 4- -Kennwortschutzfunktion (mit Berechtigungen in Operator, Qualitätskontrolle, Techniker und Manager), eine Fehlerleuchte und Fehlercode -Koordination für Wartung, Erreichung einer einfachen Wartung und Kostenreduzierung geliefert.

8. Die meisten Workstations verwenden reife Produkte zur Integration, um die Produktstabilität zu gewährleisten.

9. Einführung von Servo -Motorsteuerungssystemen, um die Produktgenauigkeit zu gewährleisten;

10. Das Programm kann bis zu 100 Dateien speichern und kann durch Auswahl der Programmnummer zugegriffen werden. Der Datenbankserver sammelt Produktionsdaten und organisiert die Qualität für die Produktionslinie, wodurch es dem oberen System (MES oder ERP) bequem ist, Daten und Verarbeitungsdaten während der Produktproduktion über das Netzwerk zu extrahieren.
