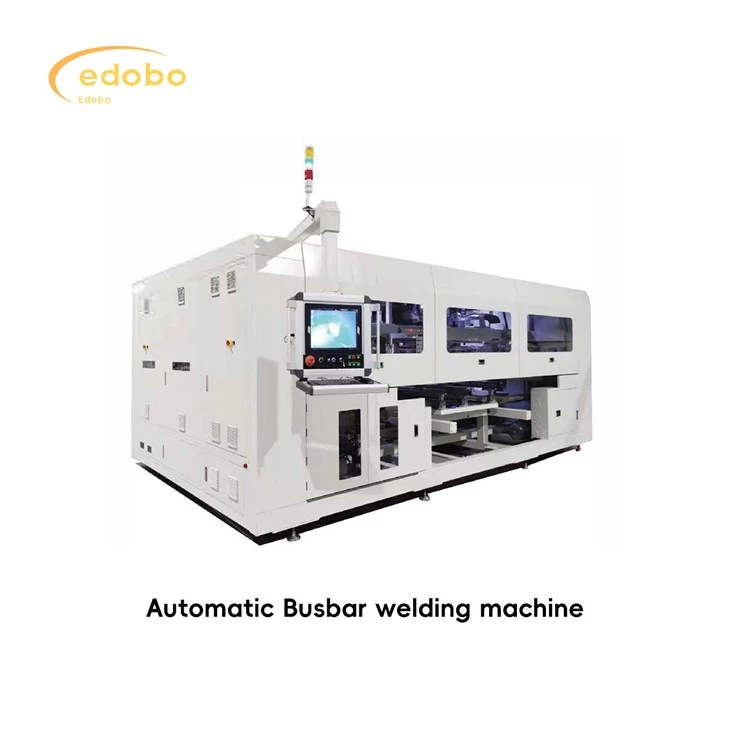

Solarzellen-Sammelschienenschweißmaschine

Möchten Sie in die Solarbranche einsteigen oder Ihre derzeitige Geschäftstätigkeit erweitern? Bei Edobo Solar bieten wir erstklassige Produktionsausrüstung für Solarmodule, um Sie beim Aufbau Ihrer eigenen Produktionslinie zu unterstützen. Mit unseren hochmodernen Maschinen können Sie hocheffiziente Solarmodule herstellen, die auf die Bedürfnisse Ihres Marktes zugeschnitten sind.

Anfrage senden

Beschreibung

Technische Parameter

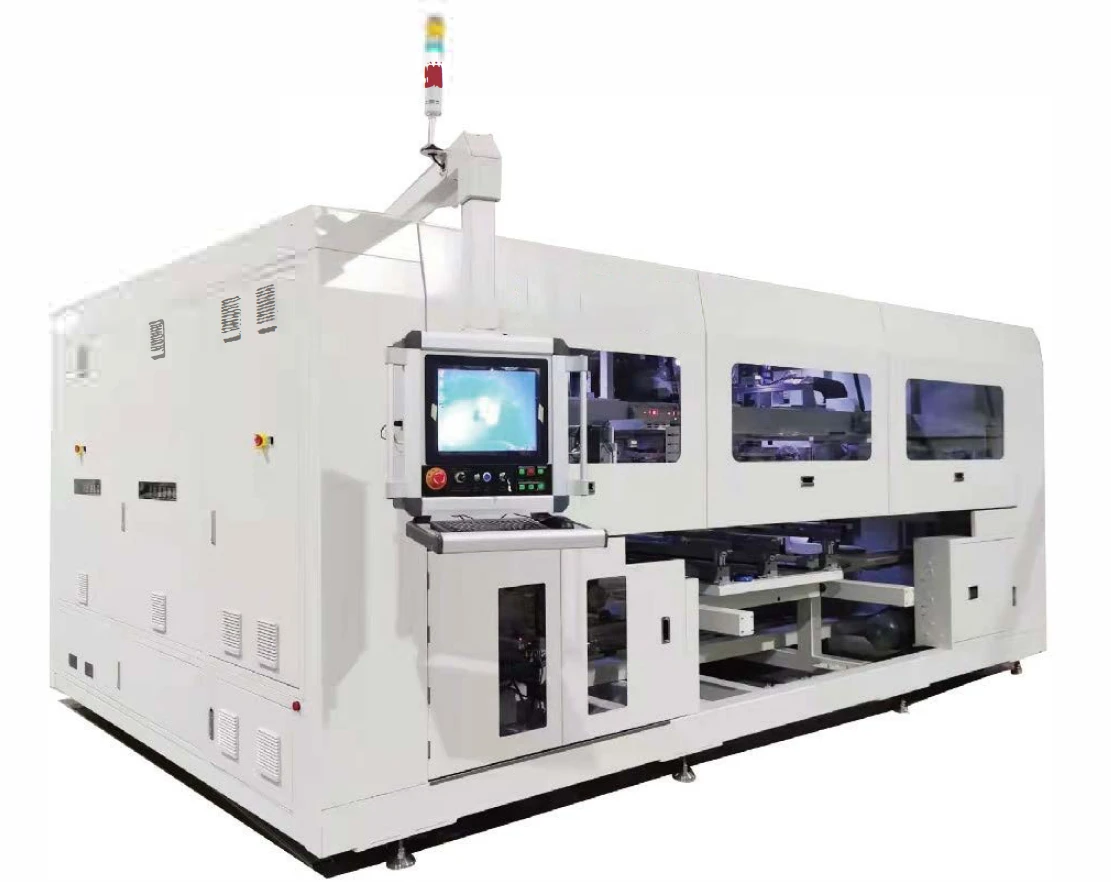

Solar Panels Production Line Auto Bussing

Gerätefunktion: Dehnen, Korrigieren, Schneiden, Biegen und genaues Platzieren der Kopf-, Schwanz- und Mittelsammelschienen sowie die sekundäre Kalibrierung des Strings am Modul mit der Hebehand. Die Drähte am Kopf- und Schwanzende des Strings werden zusammen mit den Stromschienen in einem Arbeitsgang verlötet und zur nächsten Arbeitsstation übertragen. Diese Maschine ist optional mit einer Funktion zum Abkratzen schwarzer Farbe, einer Funktion zur Erkennung nach dem Löten und einer Sammelschienenstanzfunktion ausgestattet.

Auto Busing

Solar Panels Production Line Auto Bussing

Das Fließband transportiert die aufgereihten Zellplatten zur vorderen Fließstation der automatischen Sammelmaschine und gibt ein Signal aus, damit die Zellplatten an Ort und Stelle sind, um den Zutritt zu beantragen. Die Auto-Busing-Maschine ist bereit, damit das Montageband das Modul in die Lötposition der Auto-Busing-Maschine bringen und ein Signal senden kann, das den Eintritt ermöglicht. Der Motor läuft, bis das Modul in die Arbeitsposition gelangt und die Erlaubnis zum Einfahren des Signals entzogen wird.

Solar Panels Production Line Auto Bussing

♦ Zykluszeit: 17 Sek./Panel (Einzel-Bypass-Löten) 21 Sek./Panel (Öffnen, Doppel-Bypass-Löten)
♦ Aktivierung: Größer oder gleich 98 %;
♦ Zellenspezifikation: 166 mm-230 mm;
♦ Panel-Spezifikation:
Eine 156-180-Zelle:
6 Saiten x 10 halbe Stücke x 2;
6 Saiten x 11 halbe Stücke x 2;
6 Saiten x 12 halbe Stücke x 2;
6 Stiche x 13 halbe Stücke x 2
B.182 Zelle:
6 Saiten x 9 Stück x 2:
C.210Zelle:
6 Saiten x 10 halbe Stücke x 2;
6 Saiten x 15 ein Drittel Stücke x 2
D.210Zelle:
5 Saiten x 10 halbe Stücke x 2;
5 Saiten x 15 ein Drittel Stücke x 2
♦ Zellenabstand: -0.5-4mm;
♦ Stringabstand: 1-6mm; Bypass-Löten des Stringabstands größer oder gleich 10 mm
♦ Glasspezifikation: Breite (980-1500mm)* Länge (1720-2600mm);
♦ Korrekturgenauigkeit der Zellreihe Kleiner oder gleich ± 0,25 mm;
♦ Stromversorgung der Geräte: dreiphasig 380 V 50/60 Hz:
♦ Leistung: Spitze 35 kW; Durchschnitt 25 kW;
♦ Luft: Überdruck {{0}},6~0,8 MPa, Unterdruck etwa - 70kPa;
♦ Gerätegröße: Länge*Breite*Höhe: 6580*5604*2621 mm (einschließlich zwei Montagelinien)
