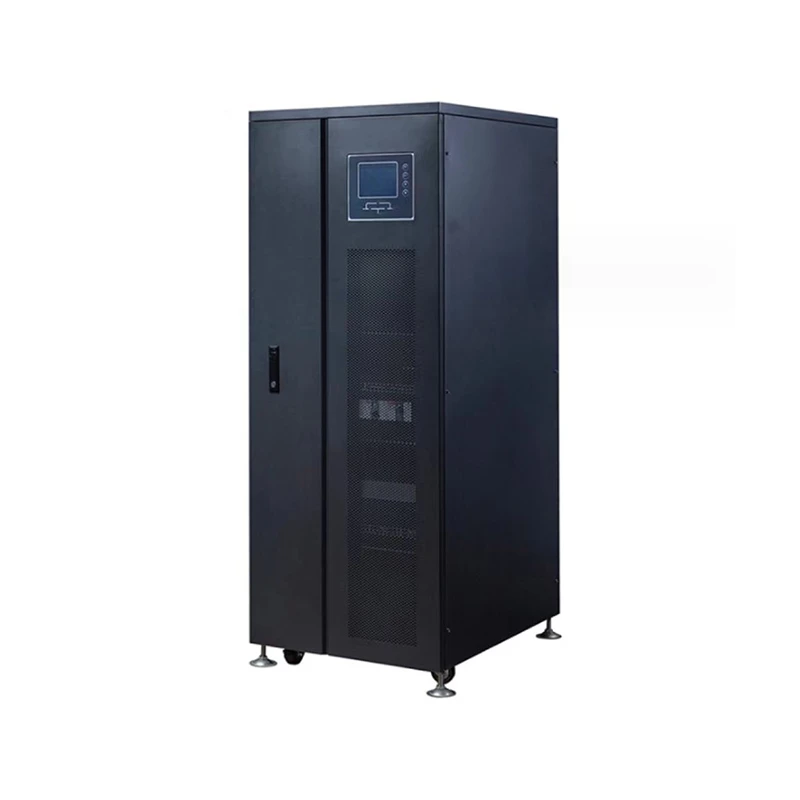

30-kW-Off-Grid-Wechselrichter
Beschreibung
Technische Parameter
Produktübersicht:
Das Produkt kann einen zuverlässigen Stromversorgungsschutz für große Rechenzentren, Netzwerkcomputerräume sowie die Stromverbindungen in Bereichen wie Produktion, Verkehr und Energie bieten und so den hohen Zuverlässigkeitsanforderungen der Benutzer an Wechselrichter mit großer Leistung gerecht werden. Basierend auf der präzisen DSP-Steuerungstechnologie und den doppelt eingebauten MCUs kann das Produkt stabile und reine Sinuswellen ausgeben und den Benutzern einen sicheren und zuverlässigen Stromversorgungsschutz bieten
Haupteigenschaften:
Erweiterter Betriebsmodus
Frequenzverfolgung, phasenverriegelte Spannungsstabilisierung, Rauschfilterung und Verhinderung von Auswirkungen durch Schwankungen des Stromnetzes im Ausgang des Wechselrichters
Die beste Stromversorgungsgarantie für die Ladeausrüstung der Benutzer wird durch eine vollständig digitale Vektorsteuerungstechnologie gewährleistet, die auf Echtzeitverarbeitung durch DSP, MCU und DDC basiert
Effiziente LGBT-Inversionstechnologie (Insulated Gate Bipolar Transistor).
Gute Hochgeschwindigkeitsschaltfunktion, Betriebseigenschaften bei großer Spannung und hohem Strom sowie Spannungsantrieb des IGBT (Der IGBT der fünften Generation weist einen geringeren Sättigungsspannungsabfall und eine höhere Betriebseffizienz und Zuverlässigkeit auf.)
Hohe Anpassungsfähigkeit
Ein großer Eingangsfrequenzbereich (45 Hz ~ 65 Hz), der einen stabilen Betrieb von Kraftstoffgeneratoren ermöglicht
Große Ladekapazität
Eignung für industrielle Anwendungen wie Werkzeugmaschinen und Drahtschneider
Zuverlässige Leistung
Eine Einschalttestfunktion zur rechtzeitigen Erkennung und Beseitigung potenzieller Gefahren
Hohe Stabilität und Zuverlässigkeit garantiert durch die Integration von Funktionen wie AC-Eingangs-Überspannungsschutz, AC-Eingangs-Unterspannungsschutz, Ausgangsüberlastschutz, Kurzschlussschutz, Überstromschutz, Bus-Überspannungsschutz, Überhitzungsschutz, Lüfterfehlerschutz, Hilfsstromversorgungsfehler Schutz, Batterie-Unterspannungs-Warnschutz, Batterie-Überladeschutz usw.
Verwaltungsfunktion
Großes LCD, visualisierte Anzeige des Betriebsstatus durch Flussdiagramme, intelligente Symbol-Touch-Tasten, tabellarische Daten, Ereignisaufzeichnungen usw. Visualisierung der Parameter des Wechselrichters durch Kommunikation mit einem Computer über eine RS232/RS485-Schnittstelle mit Hilfe einer intelligenten Überwachungssoftware von des Wechselrichters.
Intelligentes Batteriemanagement
Intelligente Batterieladung: Anpassung des Batterieladeparameters entsprechend der Batteriekonfiguration des Benutzers und Umschalten zwischen Ausgleichsladung und Erhaltungsladung, temperaturausgleichender Ladung und Entlademanagement entsprechend den Stromversorgungsbedingungen, wodurch die Batterielebensdauer verlängert werden kann Reduzieren Sie die Belastung des Administrators
Intelligente Erkennung von Batteriefehlern: Messung einzelner Parameter, Anzeige der Messergebnisse auf dem LCD und sofortige Alarmierung und Benachrichtigung des Administrators bei Batteriefehlern
Personalisierte Einstellungen:
Richtige Anpassung der Eingangsparameter entsprechend den Bedingungen der Eingangsstromversorgung
Technische Indizes:
|
Modell:ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Nennleistung |
10KW |
20KW |
30KW |
50KW |
60KW |
80KW |
100KW |
150KW |
200KW |
|
Funktionsweise und Prinzip |
PWM (Pulsweitenmodulation) basierend auf präziser DSP-Steuerungstechnologie und doppelt integrierten MCUs. Vollständige Isolierung der Ausgangsstromversorgung |
||||||||
|
AC-Eingang |
|||||||||
|
Phasennummer |
Dreiphasig +N+G |
||||||||
|
Stromspannung |
AC220V/AC380V±20% |
||||||||
|
Frequenz |
50Hz/60Hz±5% |
||||||||
|
DC-Eingang |
|||||||||
|
Gleichspannung |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Schwimmende Batterie |
13,6 V jeder Batterie x Batterieanzahl【13,6 V×16 Batterien =217,6 V】 |
||||||||
|
Abschaltspannung |
10,8 V jeder Batterie x Batterieanzahl【10,8 V×16 Batterien =172,8 V】 |
||||||||
|
AC-Ausgang |
|||||||||
|
Phasennummer |
Dreiphasig +N+G |
||||||||
|
Stromspannung |
AC220V/AC380V±1% (konstante Last) |
||||||||
|
Frequenz |
50Hz/60Hz ±5 % (Netzversorgung) 50 Hz ±0,01 % (Batterie) |
||||||||
|
Effizienz |
Größer oder gleich 90 % (Last: 100 %) |
||||||||
|
Ausgangswellenform |
Sinus |
||||||||
|
THD |
Lineare Belastung:<3%;non-linear load:<5% |
||||||||
|
Dynamischer Lastspannungstransient |
<±5%(jump from 0 to 100%) |
||||||||
|
Sofortige Erholungszeit |
<100ms |
||||||||
|
Zeitpunkt des Umschaltens zwischen Batterie und Netz |
3S-5S |
<4ms |
|||||||
|
Unsymmetrische Spannung |
<±3%<±1%(balanced load voltage) |
||||||||
|
Überlastfähigkeit |
120%,20s;>150 %, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Systemindizes |
|||||||||
|
Betriebseffizienz |
Größer oder gleich 90 % (Last: 100 %) |
||||||||
|
Computerkommunikation |
RS 232/RS 485 (SNMP-Netzwerkadapter für die Fernüberwachung) |
||||||||
|
Betriebstemperatur |
-10~40 Grad |
||||||||
|
Relative Luftfeuchtigkeit |
0-90%(keine Kondensation) |
||||||||
|
Lärm |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Struktur |
|||||||||
|
Außenmaße |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Gewicht (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
