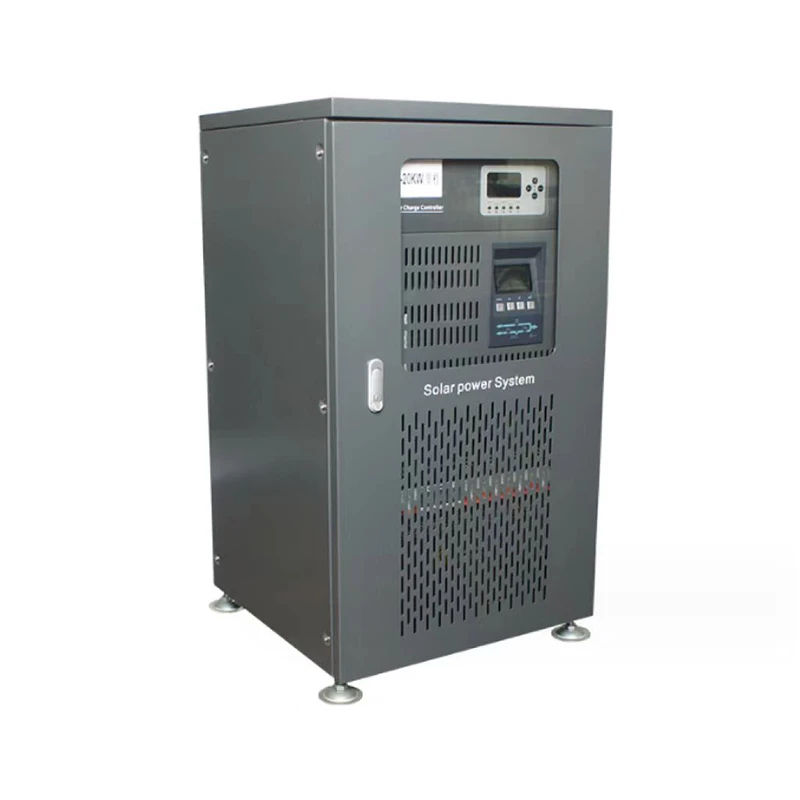

Off-Grid-Wechselrichtersystem
Beschreibung
Technische Parameter
Produktübersicht:
Bei dem Produkt handelt es sich um einen integrierten intelligenten Wechselrichter mit integriertem Ladereglersystem, der für große Photovoltaik-Leistungen ausgelegt ist. Sein integrierter Controller kann das Lademanagement für einen Akkupack durch mehrere Solaranlagen realisieren, um die Ladeeffizienz und Lebensdauer des Akkupacks zu verbessern. Dank seiner vollständig digitalen Vektorsteuerungstechnologie, die auf Echtzeitverarbeitung durch DSP, MCU und DDC basiert, verfügt es über perfekte Schutzfunktionen und hohe Zuverlässigkeit. Der bevorzugte Modus für die Netzversorgung und der bevorzugte Modus für die Batterie sind alle einstellbar, sodass die unterschiedlichen Anwendungsanforderungen der Benutzer problemlos erfüllt werden können. Es verfügt über ein LCD. Es wird häufig bei großen Anlässen zur Solarstromerzeugung eingesetzt, darunter Familien, Schulen, öffentliche Beleuchtung, Industrie- und Bergbauunternehmen, Grenzverteidigung, Meeresinseln, Weidegebiete usw.
Haupteigenschaften:
Hohe Zuverlässigkeit
Frequenzverfolgung, Rauschfilterung und geringe Verzerrung im Wechselrichterausgang aufgrund des Doppelwandlungsdesigns
Hohe Anpassungsfähigkeit
Ein großer Eingangsfrequenzbereich, der einen stabilen Betrieb von Kraftstoffgeneratoren ermöglicht
Hohe optimale Leistung des Akkus
Eine intelligente Batteriemanagement-Technologie, die eine längere Batterielebensdauer garantiert und die Wartungszeiten der Batterie verkürzt. Eine fortschrittliche Konstantspannungs-Ladetechnologie, die die Batterie maximal aktiviert, spart Ladezeit und garantiert eine längere Batterielebensdauer
Umfassender und zuverlässiger Schutz
Eine Einschalttestfunktion, die Fehler aufgrund von Gefahren des Wechselrichters vermeiden kann. Effiziente IGBT-Inversionstechnologie (Insulated Gate Bipolar Transistor), gute Hochgeschwindigkeitsschaltfunktion, Betriebseigenschaften bei großer Spannung und hohem Strom sowie Spannungsantrieb des IGBT (Der IGBT der fünften Generation hat einen geringeren Sättigungsspannungsabfall und eine höhere Betriebseffizienz und Zuverlässigkeit.)

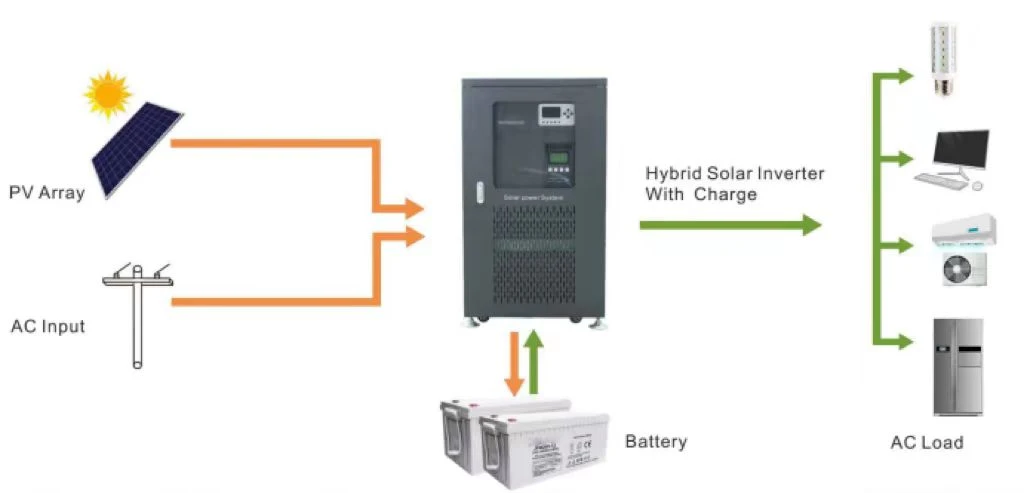

Anwendungsdiagramm:
Technische Indizes:
|
Modell:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Nennleistung |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Batterie |
|||||
|
Nennspannung |
96 VDC/192 VDC/220 VDC/384 VDC |
||||
|
Spannung des Überentladungsschutzes |
96 VDC/172 VDC/194 VDC/345 VDC |
||||
|
Regler |
|||||
|
Nennstrom |
100A |
||||
|
Nennspannung |
192 VDC/220 VDC/384 VDC |
||||
|
Anzahl der Ladezugriffe |
4 |
||||
|
Maximaler Strom jedes Zugriffs |
25A |
||||
|
Solar-Eingangsspannung |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Spannung des Überladeschutzes |
110 VDC/222 VDC/255 VDC/445 VDC (programmierbar |
||||
|
Kontrollgenauigkeit |
±0.1 |
||||
|
Anzeigegenauigkeit |
±0.1 |
||||
|
Effizienz |
>90% |
||||
|
Wandler |
|||||
|
Eingangsspannung |
88-132VAC/176-264VAC |
||||
|
Eingangsfrequenz |
45-65Hz |
||||
|
Ausgangsspannung |
110VAC/220VAC |
||||
|
Ausgangsfrequenz |
50/60Hz |
||||
|
Ausgangswellenform |
Reine Sinuswelle, THD<4%(full load) |
||||
|
Schutzfunktion |
Ausgangskurzschlussschutz, Überspannungsschutz, Unterspannungsschutz, Schutz vor niedrigem Batteriestand usw |
||||
|
Manuelles Ein-/Ausschalten |
Manuelles Ein-/Ausschalten bevorzugt |
||||
|
Automatisches Ein-/Ausschalten |
Lichtgesteuertes Einschalten + zeitlich festgelegtes Ausschalten (programmierbar) |
||||
|
Schaltzeit |
<10ms |
||||
|
Andere |
|||||
|
Umgebungstemperatur für den Betrieb |
0-40 Grad |
||||
|
Relative Luftfeuchtigkeit für Betrieb/Lagerung |
20-90%(keine Kondensation,maximum) |
||||
|
Außenmaße T×B×H(mm) |
536*560*1015 |
||||
|
Verpackungsmaße: T×B×H (mm) |
675*700*1180 |
||||
