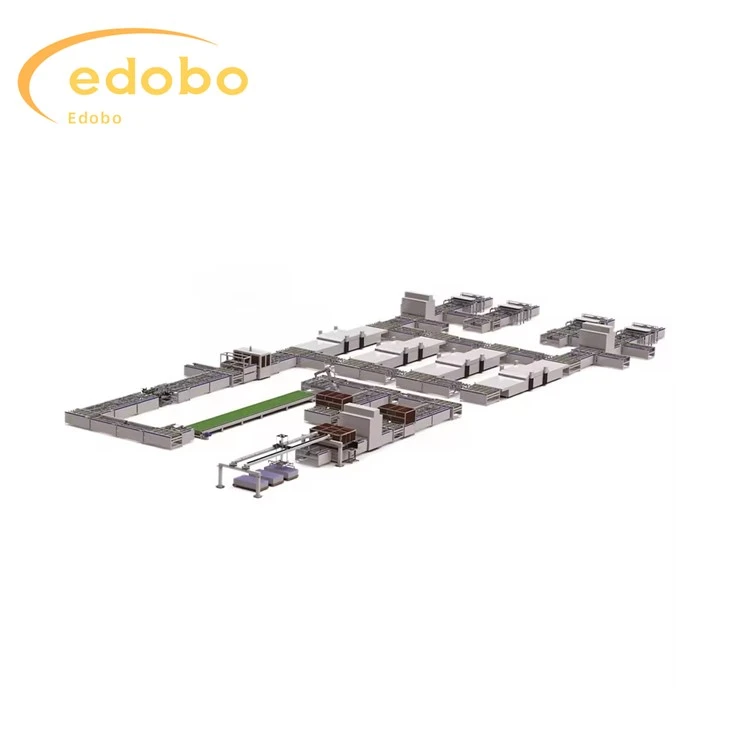

100 MW-600MW Solar-PV-Modul-Produktionslinie

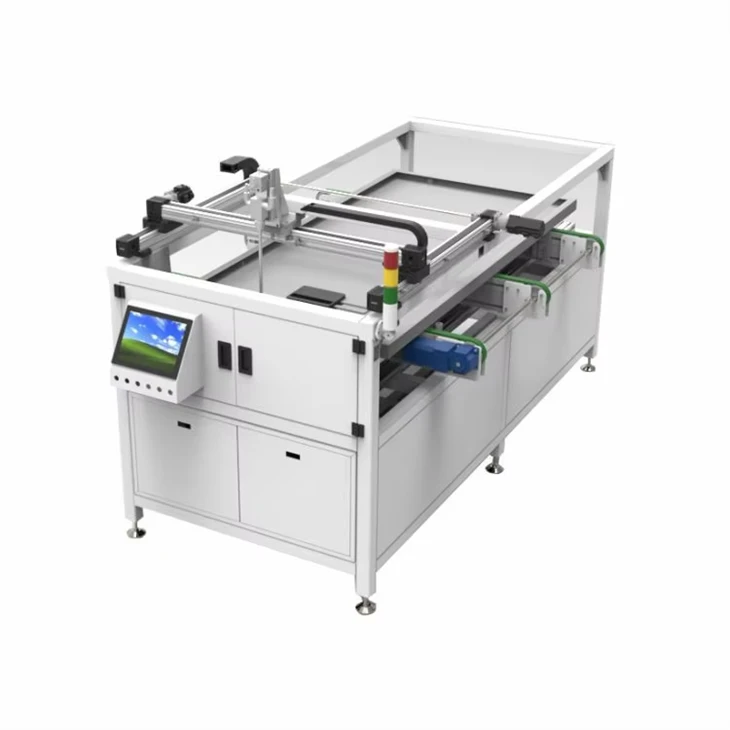

Auflegen (mechanischer Typ)

1. Die Fütterungsmethode ist kurz und lang und die Funktion der Ausrüstung besteht darin, sie in einer entsprechenden Reihenfolge anzuordnen. Die lange Seite des Batteriestrangs verläuft parallel zur langen Seite der Komponente. Das lokale Satzsystem kann zum Anordnen von Komponenten mit 96, 72 und 60 Teilen verwendet werden und verfügt über eine mechanische Einstellfunktion.

2. Nehmen Sie die Batteriestränge automatisch auf, bringen Sie die Batteriestränge in mechanische Positionen und richten Sie das Glas vor

3. Erhalten Sie Glas und EVA von der Produktionslinie. Nehmen Sie den Batteriestrang aus der mechanischen Position auf. Platzieren Sie die Batterie entsprechend der positiven und negativen Elektroden in Reihe auf EVA. Nach Abschluss aller Aktionen erfolgt die Ausgabe der Komponente.

4. Der Batteriestrang wird durch visuelle Positionierung, faseroptische Positionierung und mechanische Positionierung positioniert.

1. Die Maschine verwendet einen Synchronriemen, der von einem Servomotor angetrieben und von einer linearen Führungsschiene geführt wird, was die Vorteile einer präzisen Positionierung, eines stabilen Betriebs und einer hohen Geschwindigkeit bietet.
2. Der Saugnapf besteht aus Polyurethan und hinterlässt nach dem Saugen keine Spuren auf dem Batteriestrang.
3. Die Maschine ist mit Strom- und Gasschutz ausgestattet.
4. Die Maschine ist vollautomatisch und erfordert keinen manuellen Eingriff.
5. Die Positionierungsgenauigkeit des Batteriestrangs beträgt ± 0,3 Millimeter
6. Sechs Netzkabel im Abstand von 1-10 Millimetern
7. Kompatibel mit mehreren Batteriesträngen, Größe 156/182/210, 6-12 Stück
8. Der Hauptsolarzellenfinger ist mit 2/3/4/5 Fingern kompatibel

(1) Produktionslinienkapazität: 100 MW-600MW/Jahr.
(2) Der Strombedarf des Geräts beträgt 380 V (dreiphasiges Fünfleitersystem), und der Strombedarf kann in den Geräteparametern jeder Einheit gefunden werden. Die Stromleitungskonfiguration wird von unserem Unternehmen gesondert bereitgestellt.
(3) Der Druckluftbedarf für die Ausrüstung beträgt 0.6-0,8 MPa, trocken, sauber und erfüllt die Anforderungen automatisierter Produktionslinien; Staubpartikel kleiner oder gleich 1 µm, Wasserdrucktaupunkt kleiner oder gleich -40 Grad, Öl (einschließlich Dampf) kleiner oder gleich 0,1 mg/;
(4) Die Reinheit der Luft in der Fabrik darf nicht weniger als 300.000 (ISO-Klasse 8) betragen.
(5) Übertragungsgeschwindigkeit der Übertragungsausrüstung: Die Übertragungszykluszeit beträgt weniger als 22 Sekunden, was der Anforderung einer Produktionskapazität von 500 MW/Jahr entspricht. Die gesamte Linie verfügt über eine Geschwindigkeitsregelung mit variabler Frequenz, wobei die Hauptfrequenz der Geschwindigkeitsregelung auf 30 Hz eingestellt ist und der Drehzahlregelungsbereich 0-50 Hz beträgt (die spezifische Geschwindigkeit finden Sie in den Geräteparametern jeder Einheit).
(6) Außenabmessungen der Übertragungsleitung: Bei diesem Gerät handelt es sich um ein nicht standardmäßiges Gerät. Das endgültige Layoutdiagramm wird von Edobo Solar bereitgestellt.
(7) Höhe und Verstellbereich der Montagelinie: Zwischen den einzelnen Geräten und der Getriebeeinheit besteht ein gewisser Höhenunterschied. Detaillierte Außenmaße entnehmen Sie bitte den technischen Parametern der einzelnen Geräte; Die Höhe der Übertragungseinheit beträgt im Allgemeinen 950 mm ± 30 mm;
(8) Der Betriebsbereich der Übertragungsleitung und der Ausrüstung kann zwischen Komponenten der Länge (1650 mm-2600mm) * Breite (950 mm-1500mm) angepasst werden, was den Transport von Komponenten in verschiedenen Laminierungsmethoden ermöglicht.
(9) Die Übertragungsleitung ist glatt und die Versatzgröße beträgt weniger als 10 mm.
(10) Bei normalem Betrieb des Geräts beträgt die durch das Gerät und die Übertragungsleitungen verursachte Komponentenausfallrate weniger als 1/1000;
(11) Geräuschpegel während des Gerätebetriebs Weniger als oder gleich 72 dBA (ausgenommen Kompressionspumpen)

1. Die Zelle übernimmt die visuelle CCD-Positionierung, was die Vorteile einer hohen Genauigkeit und Stabilität bietet.
2. Das Gerät kann Komponenten automatisch empfangen, automatisch anordnen und automatisch exportieren, und das Layout ist eine genaue Positionierung;
3. Der Saugnapf besteht aus importiertem Silikonmaterial, das keine Spuren auf der Oberfläche der Batterie hinterlässt.
4. Nehmen Sie den dreiachsigen mechanischen Bewegungsmodus an (um 180 Grad drehbar);
5. Die seitliche Bewegung übernimmt ein Linearmotormodul, das die Vorteile einer schnellen Bewegungsgeschwindigkeit, einer hohen wiederholten Positionierungsgenauigkeit und einer stabilen Leistung bietet und die Gesamtschlagzeit spart.
6. Die Einstellung des langen und kurzen Kantenwechsels erfolgt über einen Schnellverriegelungsmechanismus und ermöglicht eine schnelle, einfache, bequeme und zuverlässige Einstellung.
