Funktion und Einführung

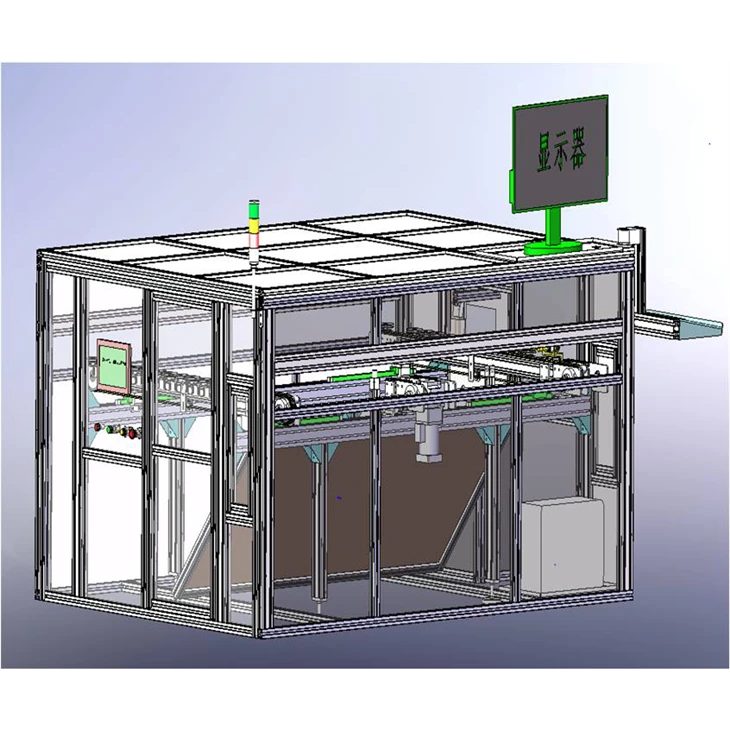

Online-EL-Tester, Übertragungshöhe 960 mm (kann nach Kundenwunsch gestaltet werden), Short Come und Short Go, Einzelkamera 1600 W/2400 W/3200 W, Licht nach unten.
1. Nach der Übertragung im letzten Vorgang ein Signal senden.
2.EL-Tester empfängt das Signal, die Geheimtür öffnet sich, sendet in den Arbeitsbereich, Geheimtür geschlossen.
3. Positionierung der letzten Aktion, Frequenzumwandlungsmotor verlangsamt sich, die Komponente erreicht die Positionierungssäule, der Motor hört auf zu laufen.
4. Sondenaktionen (stellen Sie die Spitze der Sonde auf das Busband).
5.Die Kamera nimmt automatisch Bilder auf, die Testergebnisse werden automatisch im Computer gespeichert und die Sonde zurückgesetzt.
6. Die Geheimtür öffnet sich, der Motor läuft, die Komponentenübertragung läuft, die Komponente hat diesen Bereich verlassen, die Unterstützungskomponente wird zurückgesetzt.
7.Wenn der Hauptteil läuft, beobachtet der Bediener die erkannte Komponente gemäß den Anforderungen.
Hauptparameter
Modulformat:(1580-2000)mm*(800-1000)mm
Zykluszeit:<33s
Maximale Kapazität: > 2618/Tag,
Betreiber online:1
Nennleistung (kW): 1,02 kW,
Druck (MPa):0.7MPa+0.1 ,
Abmessungen (LxBxH): 2580 mm x 1900 mm x 1400 mm,
Vorteil

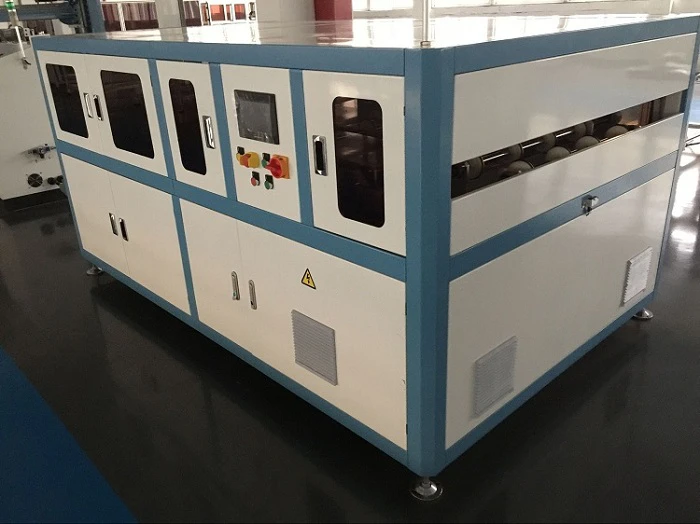

1.Die Maschine ist mit einer Stahlkonstruktion bedeckt und sieht mit Einbrennlackierung sauber und ordentlich aus
2.Automatischer Betrieb, ohne dass Personaleingriffe erforderlich sind, hoher Automatisierungsgrad, gute Sicherheit.
3.Singlecamera1600W/2400W/3200W macht Bilder, die klar und für Menschen leicht zu unterscheiden sind
4. Barcode-Scan-Eingabe, automatisch mit dem Barcode benannt und gespeichert, automatisches Wasserzeichenbild.
5.Defekttypdefinition, Fehlerklassifizierung, automatische Generierung eines Datumsordners, automatische Speicherung, Abfragefunktion.
6. Die Maschine verfügt über einen Host zum Speichern und Aufnehmen von Bildern durch Personen.
7.Bildformat speichern, Pfadänderung speichern.
8. Bildanzeigepixel, die Software kann an die Bedürfnisse verschiedener Kunden angepasst werden.
9.Erweiterbare MES-Verbindung, Daten und Bilder können direkt auf den Server geladen werden.
|
