Gerätefunktionen und Einführung
1. Komponentenwachstum nach innen und außen;
2. Übertragungsmethode: Synchronriemenübertragung;
3. Greifen Sie automatisch den Rahmen und legen Sie ihn auf die Rahmenmaschine.
4. Der Servomotor treibt die Bewegung des Synchronriemens an, wodurch sich der Greifer zur präzisen Positionierung in die vorgesehene Position bewegt.
5. Die Hauptstruktur der Ausrüstung wird durch quadratisches Schweißen hergestellt;
6. Mehrere Zylinderkombinationen für einfaches Greifen;

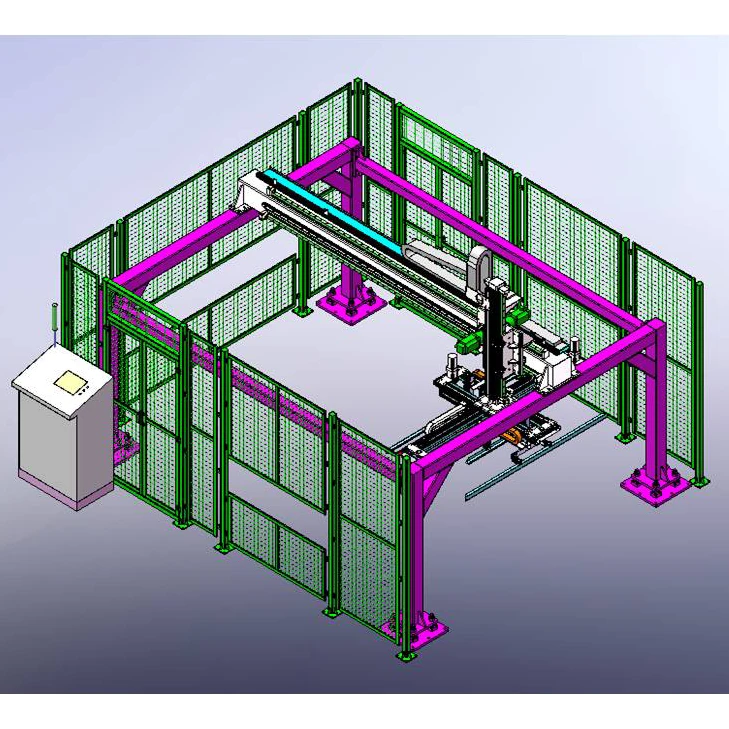

7. Der automatische Rahmenroboterarm hat eine L-förmige Struktur mit einem kürzeren Ausleger und einer stabileren Struktur;
8. Steuermethode: Bewegungssteuerung + Servoantrieb.
Hauptleistungsparameter der Ausrüstung
Anwendbare Komponentenspezifikationen: Zu den kompatiblen Komponenten gehören Doppelglaskomponenten mit einer Länge von 1500 mm-2000mm und einem Breitenbereich von 600 mm-1000mm sowie herkömmliche Komponenten
Arbeitsrhythmus: ca. 29 Sekunden
Maximale Produktionskapazität: ca. 2979 Stück pro Tag
Online-Betreiber: Keine
Gewicht: ca. 2100 kg
Nennleistung (KW): 5,62 kW
Gasverbrauch (l/min): 10 l/min
Druck (MPa): 0.6-0.8MPa
Lärm (dbA): ＜ 72 dB
Außenmaße (Länge x Breite x Höhe): 4100 mm x 4770 mm x 2300 mm (einschließlich Schutzgitter)
Vorteile Einführung
1. Das Gerät wird von einem Servomotor angetrieben, von Zahnrädern und Zahnstangen angetrieben und von einer linearen Führungsschiene geführt, was die Vorteile einer präzisen Positionierung und eines reibungslosen Betriebs bietet.
2. Die gesamte Maschine ist mit einem Sicherheitszaun ausgestattet, der Sicherheitsschutz bietet;
3. Die gesamte Maschine ist mit einem Abschalt- und Gasabschaltschutz ausgestattet.
4. Der gesamte Greifvorgang des Rahmens wird durch eine pneumatische Steuerung abgeschlossen, die effizient und bequem ist.
5. Vollautomatische Steuerung der Ausrüstung, kein Bedarf an Personaleingriffen;
6. Die Programmierschnittstelle ist einfach und benutzerfreundlich.
|
