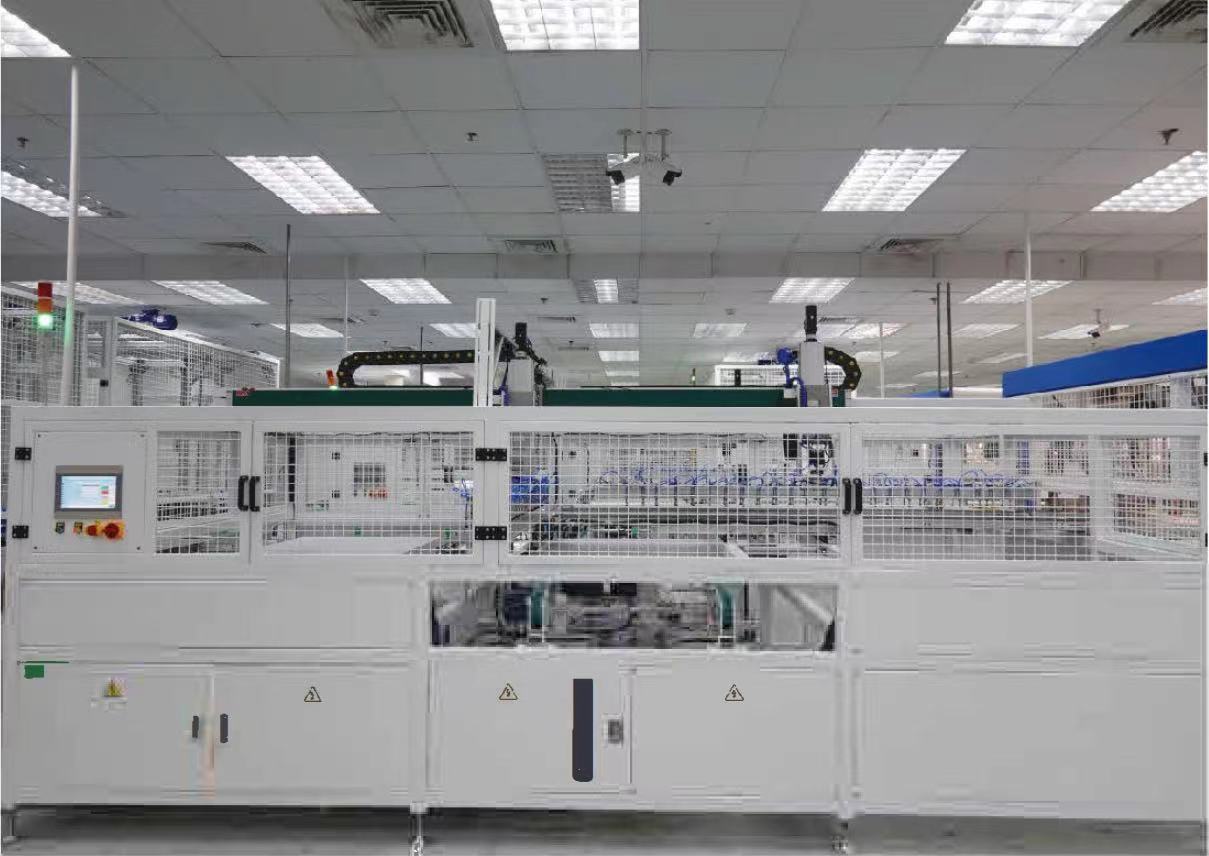

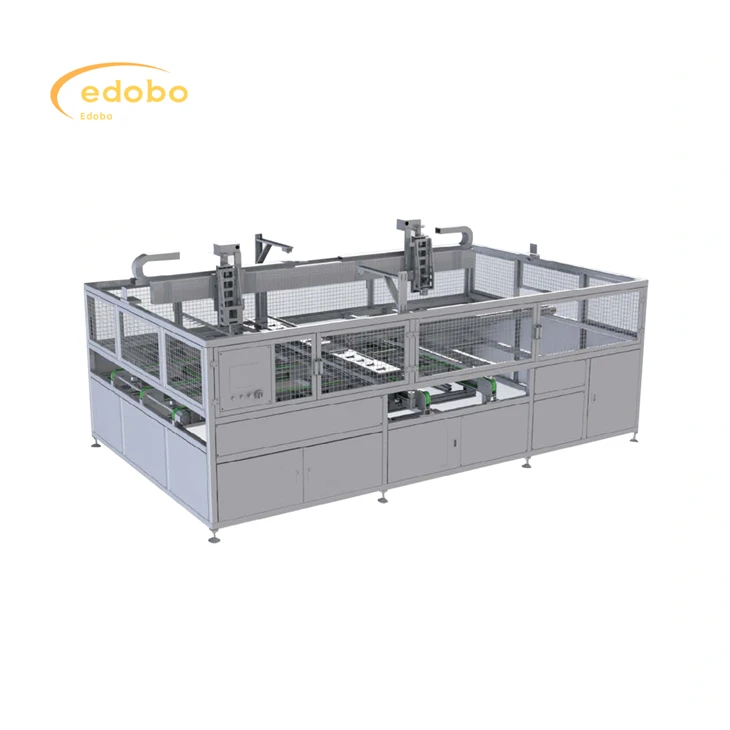

Solarpanel-Auto-Lay-Up-Maschine für die Produktionslinie

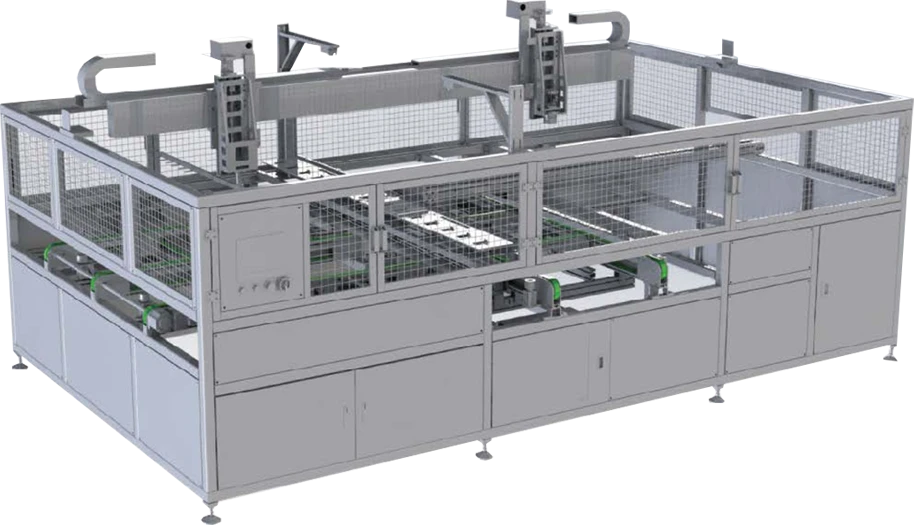

Auflegen (mechanischer Typ)

1. Die Fütterungsmethode ist kurz und lang und die Funktion der Ausrüstung besteht darin, sie in einer entsprechenden Reihenfolge anzuordnen. Die lange Seite des Batteriestrangs verläuft parallel zur langen Seite der Komponente. Das lokale Satzsystem kann zum Anordnen von Komponenten mit 96, 72 und 60 Teilen verwendet werden und verfügt über eine mechanische Einstellfunktion.

2. Nehmen Sie die Batteriestränge automatisch auf, bringen Sie die Batteriestränge in mechanische Positionen und richten Sie das Glas vor

3. Erhalten Sie Glas und EVA von der Produktionslinie. Nehmen Sie den Batteriestrang aus der mechanischen Position auf. Platzieren Sie die Batterie entsprechend der positiven und negativen Elektroden in Reihe auf EVA. Nach Abschluss aller Aktionen erfolgt die Ausgabe der Komponente.

4. Der Batteriestrang wird durch visuelle Positionierung, faseroptische Positionierung und mechanische Positionierung positioniert.

1. Die Maschine verwendet einen Synchronriemen, der von einem Servomotor angetrieben und von einer linearen Führungsschiene geführt wird, was die Vorteile einer präzisen Positionierung, eines stabilen Betriebs und einer hohen Geschwindigkeit bietet.
2. Der Saugnapf besteht aus Polyurethan und hinterlässt nach dem Saugen keine Spuren auf dem Batteriestrang.
3. Die Maschine ist mit Strom- und Gasschutz ausgestattet.
4. Die Maschine ist vollautomatisch und erfordert keinen manuellen Eingriff.
5. Die Positionierungsgenauigkeit des Batteriestrangs beträgt ± 0,3 Millimeter
6. Sechs Netzkabel im Abstand von 1-10 Millimetern
7. Kompatibel mit mehreren Batteriesträngen, Größe 156/182/210, 6-12 Stück
8. Der Hauptsolarzellenfinger ist mit 2/3/4/5 Fingern kompatibel

♦ Anwendbare Komponenten: konventionelle, Halbscheiben- und Doppelglaskomponenten mit einer Länge von 1640-2500mm und einer Breite von 950-1400mm
♦ Arbeitstakt: 6 Sekunden/Saite
♦ Maximale Produktionskapazität: 3.400 Stück / Tag
♦ Online-Betreiber: 0
♦ Nennleistung (KW): 6KW
♦ Gasverbrauch (l/min): 60 l/min
♦ Druck (MPa):0.6-0.BMPa
♦ Schnittstellenspezifikation: 12
♦ Gesamtabmessungen (Länge*Breite*Höhe): 4770mm*2840mm*2250mm
♦ Gewicht: 2850 kg

1. Die Zelle übernimmt die visuelle CCD-Positionierung, was die Vorteile einer hohen Genauigkeit und Stabilität bietet.
2. Das Gerät kann Komponenten automatisch empfangen, automatisch anordnen und automatisch exportieren, und das Layout ist eine genaue Positionierung;
3. Der Saugnapf besteht aus importiertem Silikonmaterial, das keine Spuren auf der Oberfläche der Batterie hinterlässt.
4. Nehmen Sie den dreiachsigen mechanischen Bewegungsmodus an (um 180 Grad drehbar);
5. Die seitliche Bewegung übernimmt ein Linearmotormodul, das die Vorteile einer schnellen Bewegungsgeschwindigkeit, einer hohen wiederholten Positionierungsgenauigkeit und einer stabilen Leistung bietet und die Gesamtschlagzeit spart.
6. Die Einstellung des langen und kurzen Kantenwechsels erfolgt über einen Schnellverriegelungsmechanismus und ermöglicht eine schnelle, einfache, bequeme und zuverlässige Einstellung.
