Funktion und Einführung

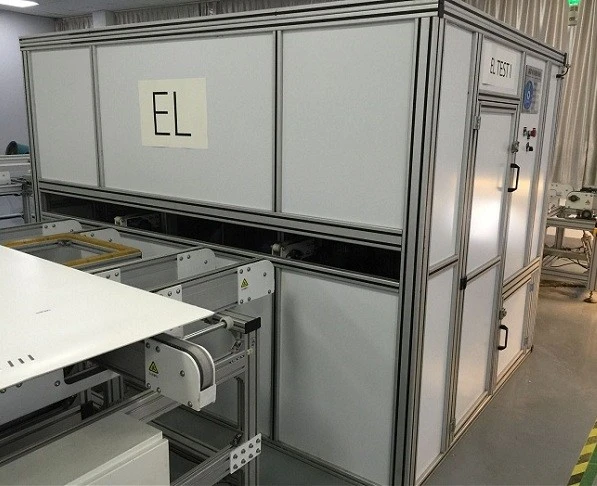

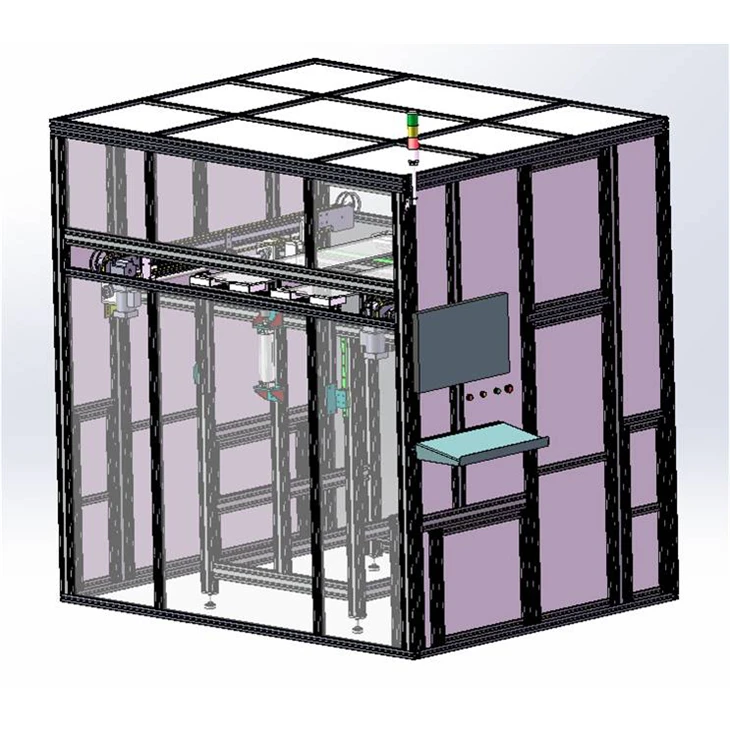

Online-EL-Tester, Übertragungshöhe 960 mm, kurzes Kommen und kurzes Gehen, einzelne Kamera 1600 W/2400 W/3200 W, Licht nach unten.
1. Nach der Übertragung im letzten Vorgang ein Signal senden.
2.EL-Tester empfängt das Signal, die Geheimtür öffnet sich, sendet in den Arbeitsbereich, Geheimtür geschlossen.
3. Positionierung der letzten Aktion, Frequenzumwandlungsmotor verlangsamt sich, die Komponente erreicht die Positionierungssäule, der Motor hört auf zu laufen.
4. Sondenaktionen (stellen Sie die Spitze der Sonde auf das Busband).
5.Die Kamera nimmt automatisch Bilder auf, die Testergebnisse werden automatisch im Computer gespeichert und die Sonde zurückgesetzt.
6. Die Geheimtür öffnet sich, der Motor läuft, die Komponentenübertragung läuft, die Komponente verlässt diesen Bereich, die Unterstützungskomponente wird zurückgesetzt.
7.Wenn der Hauptteil läuft, beobachtet der Bediener, dass die erkannte Komponente den Anforderungen entspricht.
Hauptparameter
Modulformat:(1580-2000)mm*(800-1000)mm
Zykluszeit:<33s(before laminator)
Maximale Kapazität: > 2618/Tag,
Betreiber online:1
Nennleistung (kW): 1,09 kW,
Druck (MPa):0.7MPa+0.1 ,
Abmessungen (LxBxH): 2500 mm x 1900 mm x 2430 mm,
Umgebungsanforderung: Temperatur 18-30 Grad. Luftfeuchtigkeit <75 %.
Vorteil
1. Die Maschine ist mit einer Stahlkonstruktion bedeckt und sieht mit Beizlackierung sauber und ordentlich aus
2.Automatischer Betrieb, ohne dass Personaleingriffe erforderlich sind, hoher Automatisierungsgrad, gute Sicherheit.
3. Die Maschine verwendet einen Standardmotorantrieb (Frequenzumwandlungssteuerung), eine Luftzylinder-Aktionssteuerung und eine genaue Position.
4.Singlecamera1600W/2400W/3200W macht Bilder, die klar und für Menschen leicht zu unterscheiden sind
5. Barcode-Scan-Eingabe, automatisch mit dem Barcode benannt und gespeichert, automatisches Wasserzeichenbild.
6.Defekttypdefinition, Fehlerklassifizierung, automatische Generierung eines Datumsordners, automatische Speicherung, Abfragefunktion.
7. Die Maschine verfügt über einen Host zum Speichern und Aufnehmen von Bildern durch Personen.
8. Bildspeicherformat, Pfadänderung speichern.
9. Bildanzeigepixel, die Software kann an die Bedürfnisse verschiedener Kunden angepasst werden.
|
