Solarpanelanschließungsanbieter -Produktionsausrüstung

Unser Solarpanel Connector Production Line verfügt über eine umfassende Auswahl an automatisierten Geräten und arbeitet zusammen, um einen hocheffizienten Prozess durchzuführen. Das System beginnt mit einem Drahtfutter mit fester Länge, der Draht mit präzisen Längen abgegeben hat. Ein Drahtfutter (Übertragung) unter Verwendung von Klemmen transportiert dann die geschnittenen Drähte zwischen den Arbeitsstationen. Zu diesen Stationen gehören eine Schnitt- und Schälmaschine zur Entfernung der Isolierung, eine Crimp -Maschine zum Anbringen von Steckverbindern und eine optionale Erkennungsstation der Crimp -Größe zur Qualitätssicherung. Der Drahtfutter (Übertragung) verschiebt die teilweise zusammengesetzten Steckverbinder an die Steckerwächtermaschine und die Nussverdrehungsmaschine, wodurch die Endbaugruppen -Schritte automatisiert werden. Ein dedizierter Kabelstripping -Computer bereitet Kabel vor, indem die äußere Jacke entfernt wird. Der Prozess schließt mit einer Offline-Klassifizierungsmaschine, die die fertigen Steckverbinder automatisch sortiert und gute (OK) Produkte von defekten (NG-) Einheiten trennt und nur garantiert, dass nur erstklassige Steckverbinder die Produktionslinie verlassen. Dieser integrierte, automatisierte Ansatz verbessert die Produktionsgeschwindigkeit erheblich, reduziert die manuelle Handhabung und minimiert das Fehlerrisiko.

Anfrage senden

Beschreibung

Technische Parameter

Solar Panels Production Automatic Trimming

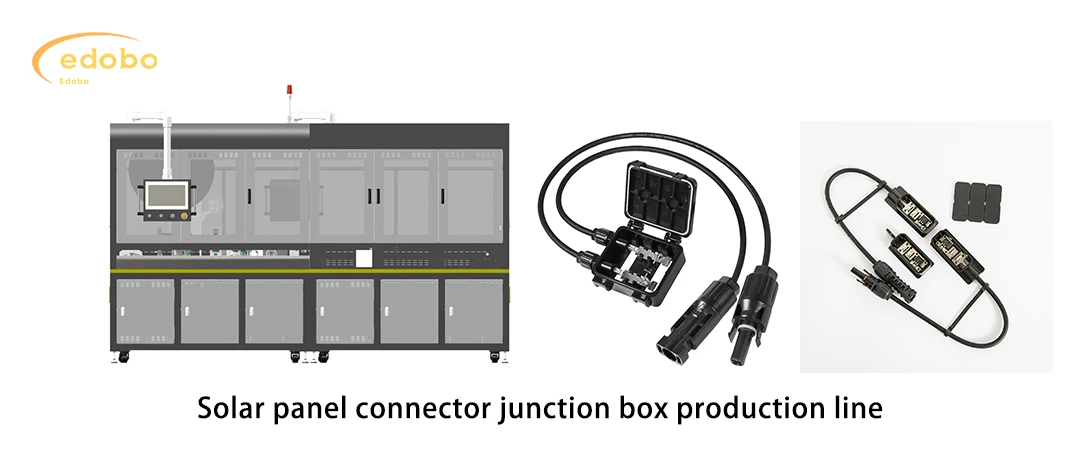

Solar panel connector junction box production line

produc features

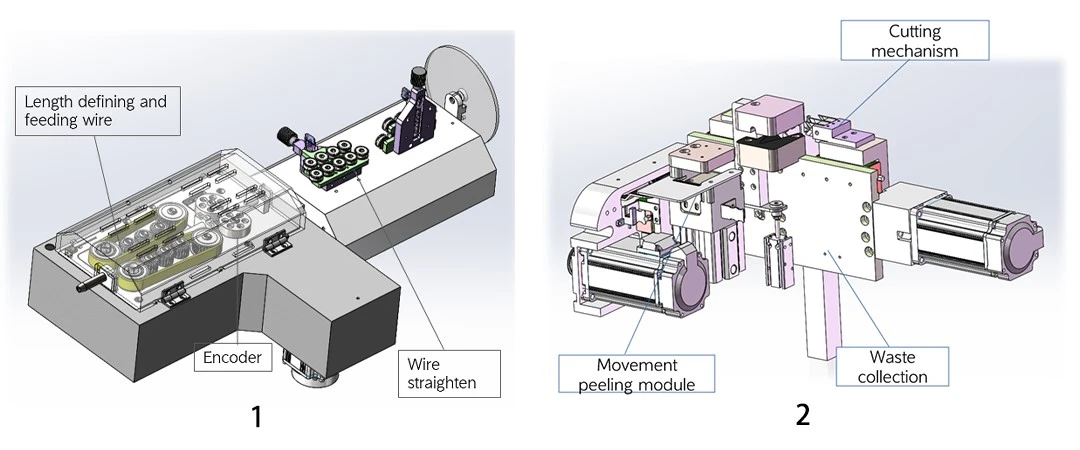

Fixed Length Wire Feeder

1.Fixed Längendrahtfuttermittel:Gewährleistet genaue und konsistente Drahtlängen für eine optimale Verarbeitung.

Einführung eines vollständigen Servosystems und der Verarbeitung geschlossener Schleife, um die Stabilität der Schneidlinienlänge zu gewährleisten;

2. Schnitt- und Schälmaschine:Automatisiert das Schneiden und Strippen von Isolierungen und Vorbereitung von Drähten für die Crimpa.

Kratzen oder schneiden Sie den Kupferdraht beim Schälen nicht. Schälen und häuten

Ausgestattet mit einem Abfallsammelsystem zum Sammeln und Verarbeiten der Schnittfadenhaut.

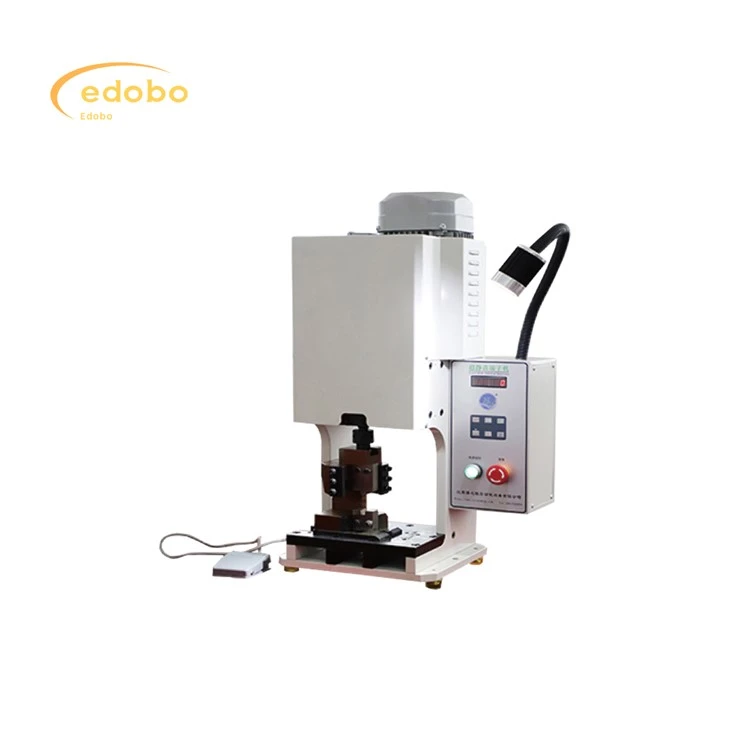

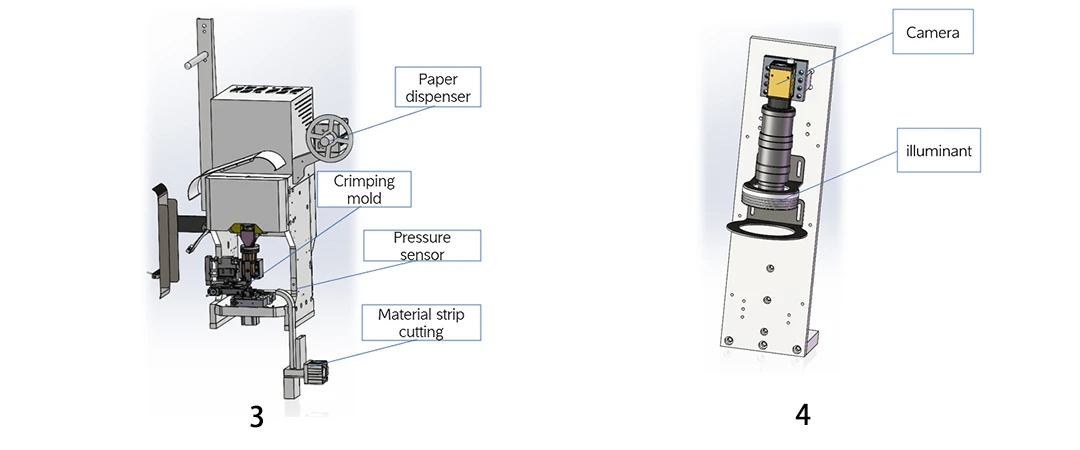

Crimping machine

3. Kriminalitätsmaschine:Die Station vervollständigt hauptsächlich das Crimping von Terminals und Drähten. Die Macht nimmt ein Servosystem mit einer Crimp -Genauigkeit von ± 0. 02mm;

Die Workstation ist mit OES -Drucküberwachung ausgestattet, um die Qualität des Crimps zu erkennen.

4. Erkennungsstation für CRIMP Größen (optional):Bietet eine Qualitätskontrolle, indem die Crimp -Dimensionen überprüft werden, um eine konsistente Leistung zu gewährleisten.

Das Modul nimmt ein visuelles System an, um hauptsächlich das Auftreten von exponierten Kupferdrähten, Kupferdraht -Crimp -Positionen usw. zu überprüfen.

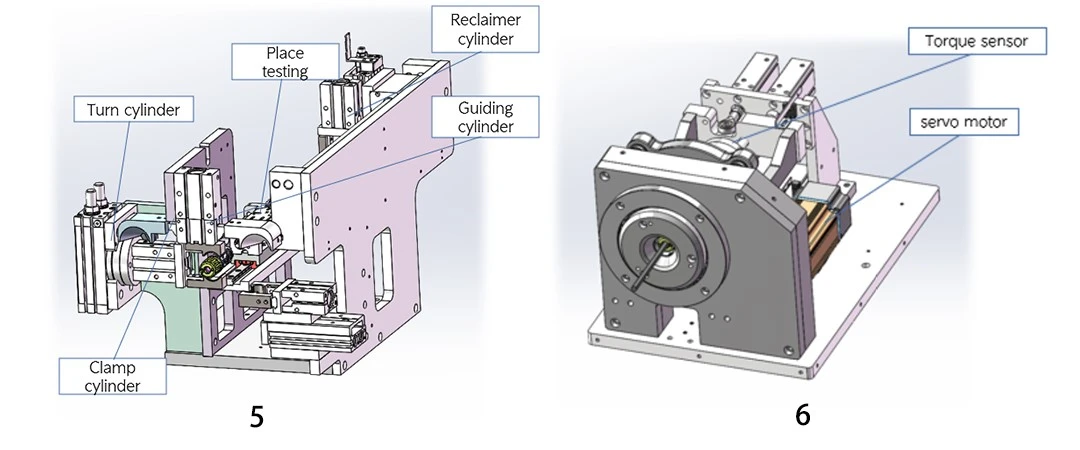

Connector threading machine and nut twisting machine

5. Connector -Threading -Maschine:Automatisiert das Einfügen von Drähten in Steckerhäuser.

Die Station vervollständigt hauptsächlich die Funktion des Einfügen von Kabeln mit Crimped Terminals in Anschlüsse.
Die Station ist mit an Ort und Stelle ausgestattet, um festzustellen, ob die Klemmen ordnungsgemäß eingefügt werden.

6. Nussverdrehungsmaschine:Befestigt die Nüsse sicher an Anschlüssen und vervollständigen Sie die Baugruppe.

Die Station ist mit einem Positionssensor ausgestattet, um festzustellen, ob der Stecker eingesetzt ist.
Ausgestattet mit einem Drehmomentsensor, der die Größe des Drehmoments in Echtzeit erkennen kann

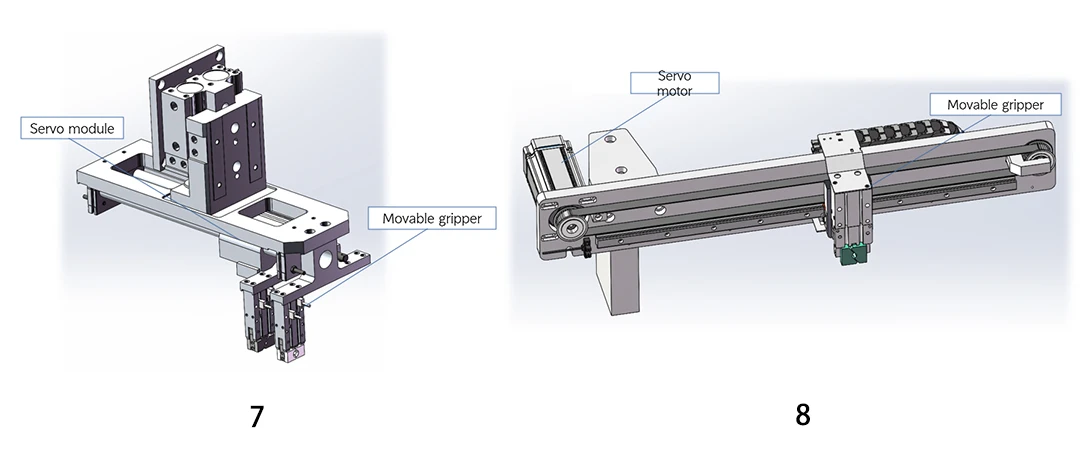

Wire transfer clamp

7. Station der Erfassung:Die Station vervollständigt hauptsächlich die Übertragung von Drähten, um die Verarbeitung des anderen Endes zu erleichtern.

8.Offline -Klassifizierungsmaschine:Sortieren automatisch fertige Produkte und trennen gute (OK) von defekten (NG) Einheiten.

Die Workstation vervollständigt hauptsächlich die Offline der Produkte.
Die Verwendung von Servomotoren kann defekte Produkte von guten Produkten trennen.

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Besonderheit	Spezifikation
Verarbeitungsbereich	Anpassbare Befestigungsstationen basierend auf dem Konnektormodell
Produktionskapazität	15-20 pcs/min
Funktion	Vollautomatische Montage aller Steckerkomponenten
Betriebstemperatur	0-40 Grad (32-104 Grad f)
Luftfeuchtigkeit	40%-80%
Produktqualifikationsrate	Größer als oder gleich 99%
Luftdruck	0. 5 MPA {- 0. 7 MPA (erfordert eine saubere, trockene Luftquelle)
Stromversorgung	AC 220 V/50 Hz
