Funktion und Einführung

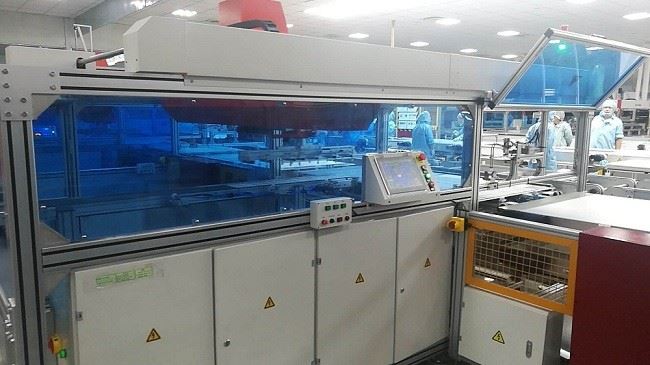

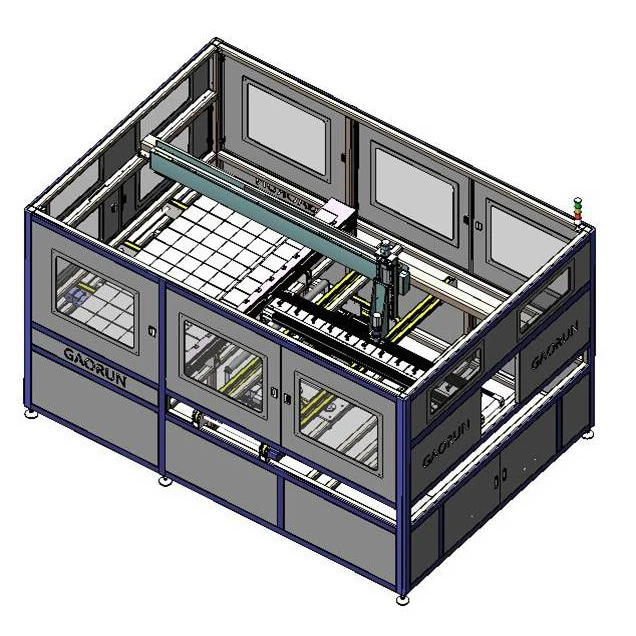

Automatische Layup-Maschine mit langer Kante nach vorne, entspricht eins zu eins der automatischen Saitenmaschine. Die lange Kante des Zellstrangs verläuft parallel zur langen Kante des Moduls. Die Maschine mit Single-Set-Layup-System kann für das Layup von 96-, 72- und 60-Modulen eingesetzt werden und verfügt über eine Maschinenregulierung.
1.Empfangen der String-Zelle der automatischen String-Zelle. Auswahl des Zellstrangs an den Regulierungsmechanismus. Setzen Sie die Regelung auf die String-Zelle fort.
2. Empfang von Glas und EVA-Material aus der Produktionslinie. Setzen Sie die Regelung auf die String-Zelle fort.
3.Abholung des Zellstrangs vom Regulierungsmechanismus. Legen Sie den Zellstrang entsprechend der positiven und negativen Elektrode auf das EVA. Übergeben Sie das Modul, nachdem alle Aktionen abgeschlossen sind.
4.Die String-Zelle kann eine visuelle Positionierung, eine faseroptische Positionierung und eine mechanische Positionierung erreichen.
Hauptparameter
Modulformat:(1400-2600)mm*(800-1100)mm
Zykluszeit: Die Zeit eines Strangs mit 10 oder 12 Modulen beträgt weniger als 15 s/Zeit
String mit 6 Modulen beträgt weniger als 10 s
Maximale Kapazität: 2400/Stunde
Gewicht: 400 kg
Nennleistung: 4,5 kW
Druck:0.6-0.8 MPa
Verbindungsformat:Φ12
Abmessungen (LxBxH): 3500 mm x 2500 mm x 2200 mm
Vorteil
1. Die Maschine verwendet Riemen und Schraubenstange, die zur Übertragung von einem Servomotor angetrieben und von einer Linearschiene geführt werden, mit Vorteilen wie präziser Positionierung, stabilem Lauf und hoher Geschwindigkeit.
2. Die Saugplatte besteht aus Polyurethan und hinterlässt nach dem Saugen keine Spuren auf dem Zellstrang.
3.Die Maschine ist mit einem Abschalt- und Luftabschaltschutz ausgestattet.
4. Die Maschine ist vollautomatisch und erfordert keinen menschlichen Eingriff.
5. Die Ortungsgenauigkeit der Zellreihe beträgt ±0,3 mm.
6. Sechs Zellstränge mit einem Abstand zwischen 1 und 10 mm.
7. Die Abmessungen des Zellstrangs betragen 125/156,6~12 Stück.
8. Hauptsammelschiene mit 2 Sammelschienen/3 Sammelschienen/4 Sammelschienen/5 Sammelschienen.
|
