Solarpanel -Modulproduktionslinie Montagelinie

Solar Panel Module Production Line Assembly Line
Solar Panel Module Production Line Assembly Line
Solar Panel Module Production Line Assembly Line

Solarpanel -Modulproduktionslinie Montagelinie

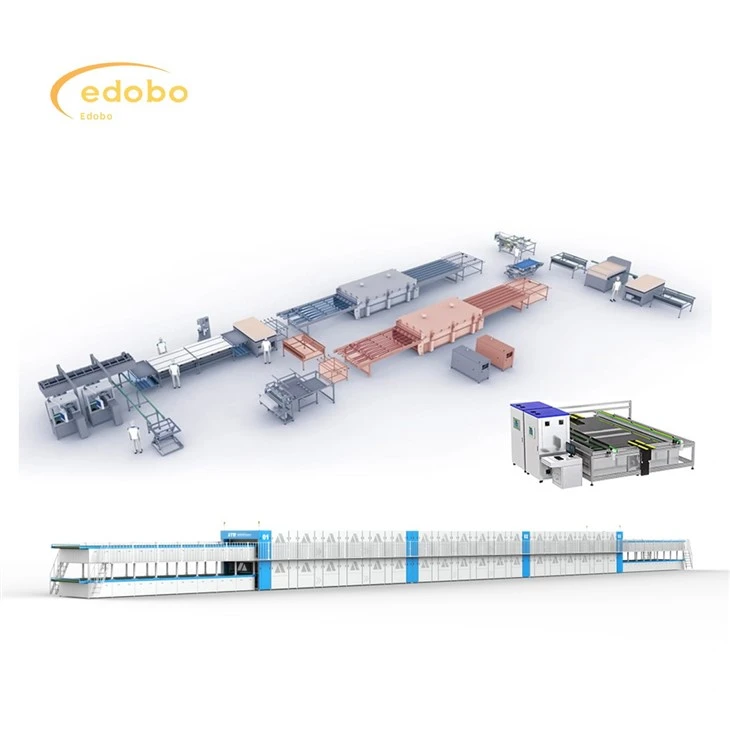

Die Montagelinie für Solarpanel-Modulproduktion von Edobo Solar ist eine schlüsselfertige Lösung für die Herstellung von hochvolumigen Photovoltaikmodulen mit hohem Volumen. Von der Zellstrahlung bis zum Framing liefert unsere vollständig automatisierte Linie einen konsistenten Ertrag, minimiert Ausfallzeiten und stellt sicher, dass jedes Modul strenge Qualitätsstandards entspricht.

Anfrage senden

Beschreibung

Technische Parameter

product description

banner

Zell-String & Lay-up

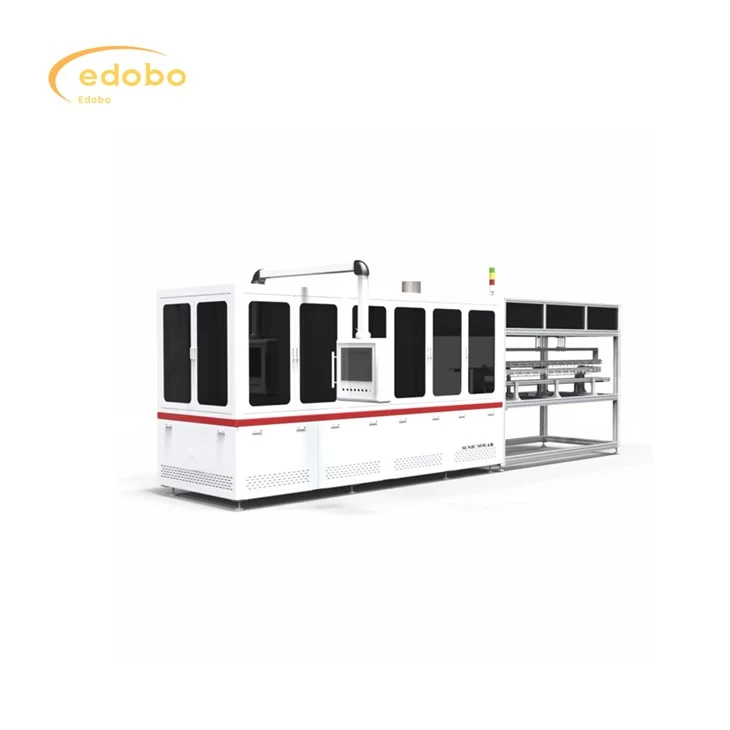

Tabber-Stringer-Maschine: Löt- und Verbindungszellen in präzise Zeichenfolgen.

Automatisierte Lay-up-Tabelle: Stellen Sie Zellzeichen, EVA-Blätter und Rückblatt mit genauer Ausrichtung.

Vor-Laminierungsinspektion

Infrarot-Pre-Check: Überprüft die Zellintegritätsdetektierende Mikro-Cracks frühzeitig.

Ausrichtungsüberprüfung: Kameras geführte Schecks sorgen für einen gleichmäßigen Abstand.

Vakuumlaminator

Dual-Kammer-Ofen: Erhitzt und evakuiert nacheinander Luft und verkapselt Zellen in EVA/POE.

Programmierbares Wärme und Druck: Profile, die auf Ihr Einkapsel und Klima zugeschnitten sind.

Kantentrimmen & Framing

Hochvorbereitungs-Trimmmaschine: Reinigt überschüssiges Einkapsel für Spülkanten.

Automatisierte Framing-Station: Installiert anodierte Aluminiumrahmen mit drehmomentkontrollierter Befestigung.

EL -Erkennung und Endinspektion

Elektrolumineszenzstation: Inline-Dunkelkammer fängt IR-Bilder auf und identifiziert versteckte Zellfehler.

Lastprüfung & IV -Kurve -Tracer: Bestätigt die elektrische Leistung gegen Spezifikationen.

Verpackung & Palettierung

Automatischer Stacker: ordentlich ordentlich fertige Module arrangieren.

Roboterpallerie: Verpackung und sichert Paletten für den Versand.

detailed photos

Solar panel production process diagram

Modulares Design: Erweitern Sie die Kapazität durch Hinzufügen paralleler Unterlinien; passt zu einer Fabrik -Fußabdruck.
Hoher Durchsatz: Bis zu 1.200 Panels pro Stunde, was sowohl Standard- als auch großformatige Module unterstützt.
Erweiterte Qualitätskontrolle: Mehrpunktprüfungen (IR, optisch, elektrisch) sichern<0.5% defect rate.
Smart Factory Integration: SPS-gesteuerte Synchronisation, Datenprotokollierung und Branche 4. 0 Konnektivität.
Energieeffizienter Betrieb: Optimierte Heizzonen und Vakuumpumpen minimieren den Stromverbrauch.
Benutzerfreundlicher HMI: Zentrale Touchscreen-Oberfläche für Rezeptverwaltung, Diagnose und Fernunterstützung.

product parameters

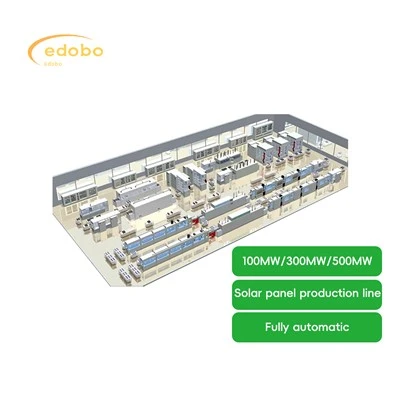

Kapazität	100 mw	300 mw	500 mw
Rhythmus	30S	22S	22S
Anzahl der Arbeiter	15-20	20-25	20-27
Fabrikgröße	3000m²	5000m²	7500m²
PV -Kräfte	500w-730w	500w-730w	500w-730w
